myAVR myEthernet |
Darstellen von Pin-Zuständen |
Wie kann jetzt festgestellt werden, ob eine LED bereits leuchtet? Weiterführend zum Verwenden von
Kommandos gibt es noch die Ersetzungen. Eine Ersetzung ist dabei eine Zeichenkette innerhalb einer
htm-Datei im Format: ° Liste der Typen:

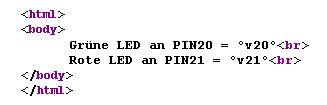

C … alle möglichen Konfigurationen (hexadezimale Ausgabe) v … aktueller Wert am Pin Für das Beispiel der Status-LED sind die Zeichenketten °v20° und °v21° interessant. Beide geben den aktuellen Ausgabewert am Pin 20 und 21 aus. Damit kann erkannt werden, ob die grüne und rote LED leuchtet oder nicht. Die Ausgabe der Werte an diesen Pins erfolgt digital, was bedeutet, dass entweder 0 (aus) oder 1 (an) als Ergebnis zu erwarten ist. Der folgende HTML-Code stellt den aktuellen Zustand der Status-LEDs dar: ![]() |
